Прежде чем приступать к замене главного предохранителя в обязательном порядке отключайте аккумуляторную батарею.

7.2 Блоки предохранителей и реле

Сменный главный предохранитель всегда можно приобрести в фирменном сервис-центре компании-изготовителя автомобиля. Автомобиль оборудован вольтной бортовой системой электропитания с заземлением по отрицательному полюсу. Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа, подзарядка которой производится от генератора переменного тока.

В настоящей Главе приводится описание процедур ремонта и обслуживания электрических компонентов, установленных на автомобиле и не имеющих непосредственного отношения к работе двигателя.

 · Схемы расположения предохранителей и реле в монтажных блоках Хонда Аккорд 7 (cl): , , Ориентировочное время чтения: 2 мин.

Прежде чем приступать к обслуживанию компонентов бортового электрооборудования, во избежание получения электрического шока, либо возгорания в результате случайного короткого замыкания, следует отсоединить отрицательный провод от батареи.

Регулярно проверяйте состояние жгутов электропроводки и надежность крепления их в промежуточных фиксаторах, хомутах и обвязках.

реле и предохранители хонда аккорд 7

Следите, чтобы изоляция проводов не протиралась при контакте с расположенными по соседству со жгутом компонентами. Honda Accord 8.

реле и предохранители хонда аккорд 7

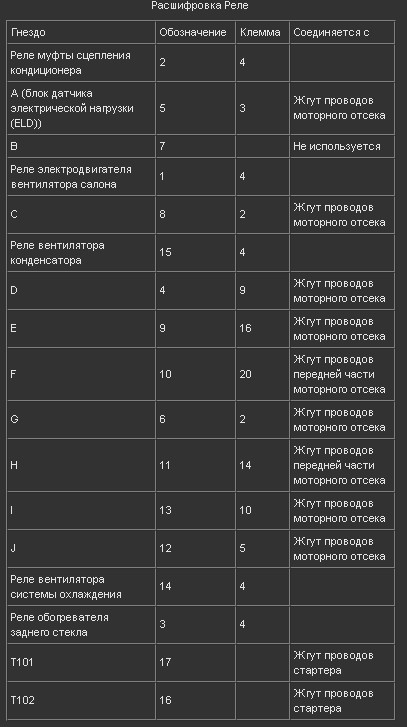

Большинство предохранителей и вспомогательных реле находится в отдельном блоке, размещенном в моторном отсеке автомобиля. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки. Блок предохранителей и реле, установленный в моторном отсеке автомобиля, показан на рис. Плавкие вставки и предохранители блока предохранителей и реле, размещенного в моторном отсеке, представлены в табл. Расположение предохранителей в реле и предохранители хонда аккорд 7, размещенном в салоне автомобиля лицевая сторона блокапоказано на рис.

Главная Стартер Оценка статьи:. Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, прерывателей цепи и плавких вставок.

реле и предохранители хонда аккорд 7

Два монтажных блока расположены под панелью приборов автомобиля, один — в правой части двигательного отсека, рядом с аккумуляторной батареей. В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и при необходимости легко извлекаемые пальцами из своих гнезд в блоке.

реле и предохранители хонда аккорд 7

При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Поверните ключ в замке зажигания в положение ON и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно предохранитель в порядке.

Honda Accord 7. Предохранители и реле

Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус реле и предохранители хонда аккорд 7 изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

реле и предохранители хонда аккорд 7

Главный предохранитель находится в расположенном в двигательном отсеке автомобиля монтажном блоке, внешне мало чем отличается от прочих предохранителей и меняется аналогичным способом. Помните, что вышедший из строя главный предохранитель должен заменяться рассчитанным на ту же силу тока сменным.

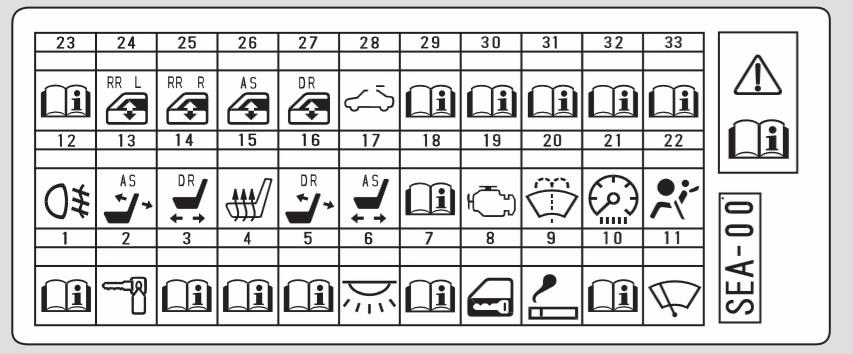

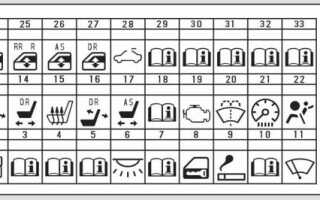

Монтажный блок, расположенный слева под панелью приборов Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля.

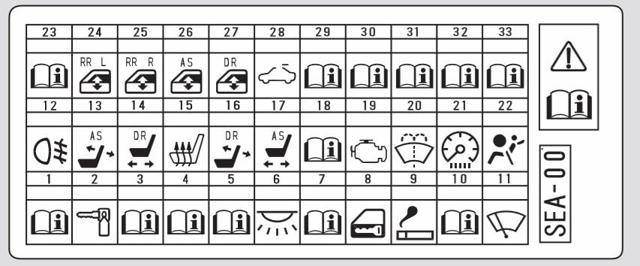

Схема предохранителей Honda Accord 7 (2002-2008)

Монтажный блок, расположенный справа под панелью приборов Монтажный блок, расположенный под панелью приборов со стороны пассажира. Лампы, установленные в фарах ближнего света, представляют собой газоразрядные ксеноновые высоковольтные трубки D2S. Прежде чем приступать к обслуживанию компонентов систем бортового электрооборудования ознакомьтесь с требованиями правил техники безопасности при работе с электрическими приборами.

реле и предохранители хонда аккорд 7

Снятие Отсоедините клеммы аккумулятора. Откройте крышку Аоткрутите винты Вчтобы снять клеммы провода генератора и аккумулятора. Открутите гайку Сснимите нижнюю крышку D с реле и предохранители хонда аккорд 7 реле и предохранителей моторного отсека. Отсоедините разъемы Е от блока предохранителей и реле моторного отсека. Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ.

ЭБУ двигателем и трансмиссией кроме двигателя 1,1 лЭБУ двигателем двигатель 1,1 лфорсунки, датчик положения распредели тельного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера.

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом.

реле и предохранители хонда аккорд 7

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации. Правая передняя лампа габаритного света, правый задний фонарь, левая правая лампа освещения номерного знака.

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности. Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя. Электродвигатель очистителя заднего стекла, блок подрулевых реле и предохранители хонда аккорд 7.

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя пассажира. Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией.

реле и предохранители хонда аккорд 7

Электродвигатель очистителя реле и предохранители хонда аккорд 7 стекла, блок подрулевых переключателей. Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой правой фары, переключатель корректора фар. Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией. Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши.

Предохранители на хонда аккорд 7: блок, замена

По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в реле и предохранители хонда аккорд 7 достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Сила тока, А. Защищаемые цепи. Реле вентилятора отопителя салона.

реле и предохранители хонда аккорд 7

Реле стеклоподъемников. ЭБУ электроусилителя рулевого управления. Реле задних фонарей, предохранители 11, 19, 20, 25, 27, Выключатель зажигания.

реле и предохранители хонда аккорд 7

Выключатель зажигания, реле стартера. Реле звукового сигнала. Реле кондиционера. FPI I. Выключатель кондиционера, выключатель обогрева заднего стекла.

реле и предохранители хонда аккорд 7

Левая передняя лампа габаритного света, левый задний фонарь. Комбинация приборов. ЭБУ подушек безопасности. Реле стартера, реле охранной сигнализации.

реле и предохранители хонда аккорд 7

Не используется.
